PLC線路閃爍控制梯形圖

點擊：12574 日期：2019-01-29 選擇字號：小 中 大

PLC線路閃爍控制梯形圖


PLC線路閃爍控制梯形圖

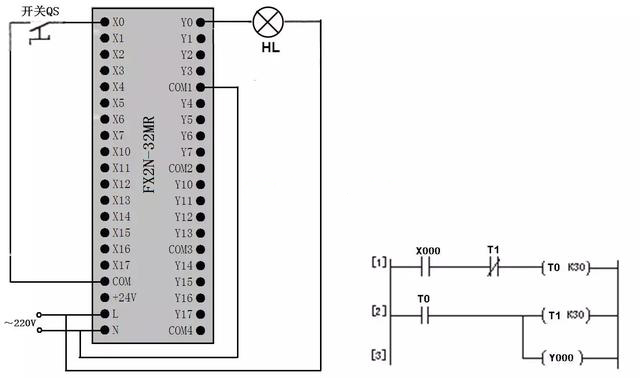

線路與梯形圖說明如下：


將開關QS閉合→X000常開觸點閉合→定時器T0開始3s計時→3s后，定時器T0動作，T0常開觸點閉合→定時器T1開始3s計時，同時Y000得電，Y0端子內部硬觸點閉合，燈HL點亮→3s后，定時器T1動作，T1常閉觸點斷開→定時器T0復位，T0常開觸點斷開→Y000線圈失電，同時定時器T1復位→Y000線圈失電使燈HL熄滅；定時器T1復位使T1閉合，由于開關QS仍處于閉合，X000常開觸點也處于閉合，定時器T0又重新開始3s計時。


以后重復上述過程，燈HL保持3s亮、3s滅的頻率閃爍發光。
