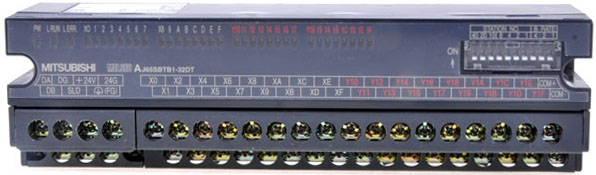

三菱cc-link輸入輸出模塊AJ65SBTB1-32DT低價促銷|提供技術支持

點擊：9846 日期：2018-09-30 選擇字號：小 中 大

AJ65SBTB1-32DT參數說明：DC輸入16點 DC24V 7mA，響應時間1.5ms以下，正公共端(漏型)，1線式；晶體管漏型輸出16點DC24V 0.5A/1點，3.6A/1公共端，響應時間1.5ms以下，1線型；32點1公共端(端子排型)，占用1站。

三菱PLC模塊
三菱cc-link輸入輸出模塊AJ65SBTB1-32DT產品規格說明：
 [AJ65SBTB1-32DT輸入規格]
 . 輸入點數:16點
 . 絕緣方式:光耦合器絕緣
 . 額定輸入電壓:DC24V
 . 額定輸入電流:約7mA
 . 使用電壓范圍:DC19.2~26.4V(波動率5%以內)
 . 最大同時輸入點數:100%
 . ON電壓/ON電流:14V以上/3.5mA以上
 . OFF電壓/OFF電流:6V以下/1.7mA以下
 . 輸入電阻:約3.3kΩ
 . 響應時間:1.5ms以下(DC24V時)
 . 輸入形式:正公共端(漏型)
 [AJ65SBTB1-32DT輸出規格]
 . 輸出點數:16點
 . 絕緣方式:光耦合器絕緣
 . 額定負荷電壓:DC24V
 . 使用負荷電壓范圍:DC19.2~26.4V(波動率5%以內)
 . 最大負荷電流:0.5A/1點 1.2A/1公共端
 . 最大突入電流:1.0A l0ms以下
 . OFF時泄漏電流:0.25mA以下
 . ON時最大電壓降:0.3V以下(TYP) 0.5A 0.6V以下
 . 輸出形式:漏型
 . 保護功能:過載/過電壓/過熱保護功能
 . 響應時間:
   OFF->ON:0.5ms以下
   ON->OFF:1.5ms以下(電阻負荷)
 . 輸出部分外部供給電源:
   電壓:DC19.2~26.4V(波動率5%以內)
   電流:30mA以下(DC24V 1公共端)不包含外部負荷電流
 . 過電流抑制器:齊納二極管
 [公共端方式] 32點1公共端(端子排型3線式)
 [占用站數] 1站分配32點(使用16點)
 [I/O模塊電源]
 . 電壓：DC20.4~26.4V(波動率5%以內)
 . 電流：60mA以下(DC24V、全部點ON時)不飽含外部負荷電流
 [噪聲強度] 通過DC型的噪聲電壓500VP-P,噪聲寬度1μs,噪聲頻率25~60Hz的噪聲模擬器所產生的噪聲
 [耐電壓] DC外部端子匯總-接地之間AC500V 1分鐘期間
 [外部連接方式]
 . 通信部分、I/O模塊電源部分:
   7點2段式端子排[傳送回路、I/O模塊電源、FG]
   M3*5.2扭緊力矩59~88N·cm適用壓裝端子的插入個數為2個以內
 . 輸入輸出電源部分、輸入輸出部分:
   34點直接安裝端子排(輸入輸出電源、I/O信號)
   M3*5.2扭緊力矩59~88N·cm適用壓裝端子的插入個數為2個以內
 [模塊安裝螺栓] 帶平墊圈磨圓M4螺栓(扭緊力矩范圍79~108N·cm)可以通過DIN軌安裝，可以6方向安裝
 [適用DIN軌] TH35-7.5Fe、TH35-7.5A1(基于JIS C 2812標準)
 [適用壓裝端子]
  . RAV1.25-3(基于JIS C 2805標準)[適用電線尺寸:0.3~1.25mm2]
  . V2-MS3(日本壓裝端子制造(株))、RAP2-3SL(日本端子(株))、TGV2-3N((株)NICHIFU)[適電纜尺寸：1.25~2.0mm2]
 [絕緣電阻] DC外部端子匯總一接地之間DC500V絕緣電阻計測量l0Ω以上
 [保護等級] IP2X

 [重量] 0.25kg

附帶：三菱cc-link輸入輸出模塊AJ65SBTB1-32DT使用手冊
