最近接到許多客戶的電詢，都在問三菱PLC模塊QD75 M代碼是什么，該如何使用？那么海藍機電小編便借花獻佛，將我司技術人員寫出的三菱PLC模塊QD75 M代碼功能使用說明分享與諸位三菱PLC用戶，希望能對大家有所幫助！
功能描述：“三菱PLC模塊QD75M代碼輸出功能”按照給各個定位數據設置的代碼編號（0 至65535）發布輔助工作命令（夾緊或鉆孔停止、工具更換等）。
使用步驟：

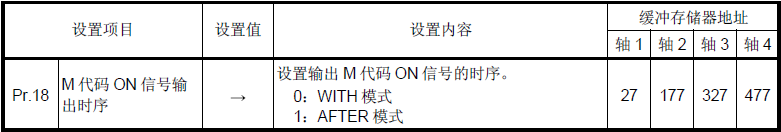

一：設置三菱PLC模塊QD75M 代碼ON時輸出時序 有兩種時序：“WITH”模式（啟動完成，BUSY信號ON時輸出）和“AFTER”模式（定位完成，BUSY信號OFF時輸出）

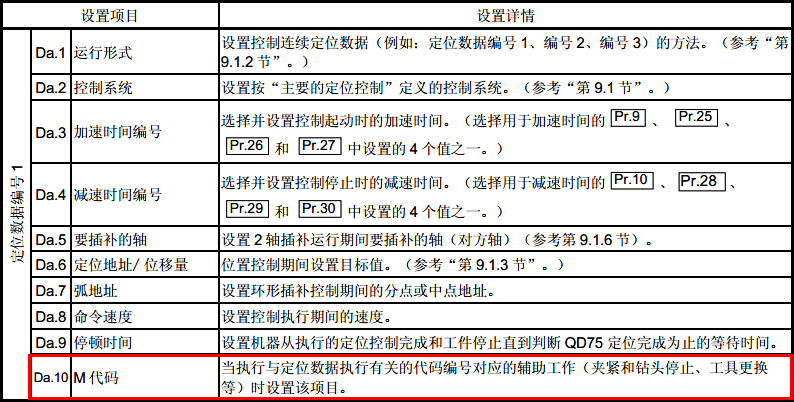

二：在定位數據的設置項目Da.10 “M 代碼”中設置M代碼編號（1-65535可以設置）
三：讀三菱PLC模塊QD75M 代碼

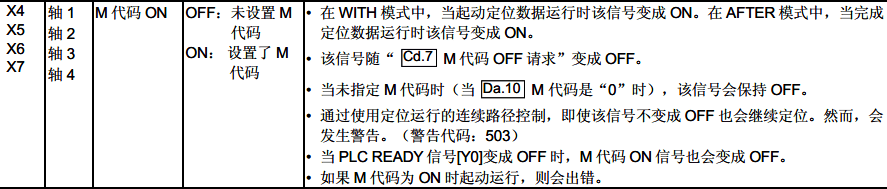

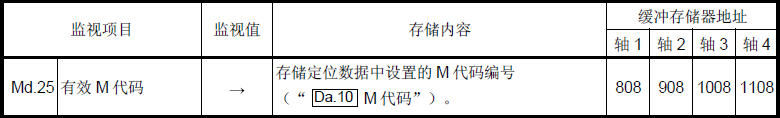

當M代碼ON信號（每個軸對應X4、X5、X6、X7）變成ON時，“M代碼”存儲在下列緩沖存儲器中。
四：三菱PLC模塊QD75M 代碼OFF 請求
當M代碼ON 信號（X4、X5、X6、X7）為ON 時，必須通過順控程序使它變成OFF。為了使M代碼ON 信號變成OFF，在“ Cd.7 M 代碼OFF 請求”中設置“1”。
五：程序例子：

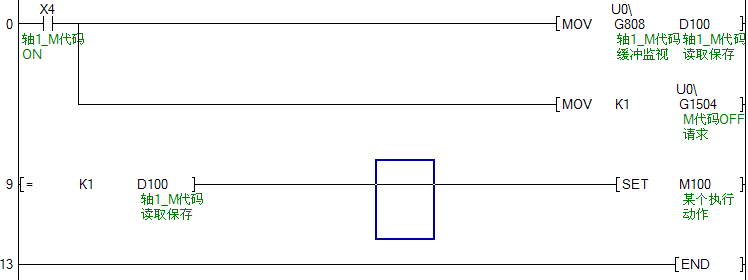

下面是一個把“ Md.25 有效M代碼”讀入PLC CPU 數據寄存器（D110）的順
控程序例子。（讀取的值用于命令輔助工作。）
不把M代碼讀作“上升沿命令”，而是讀作“ON 執行命令”。

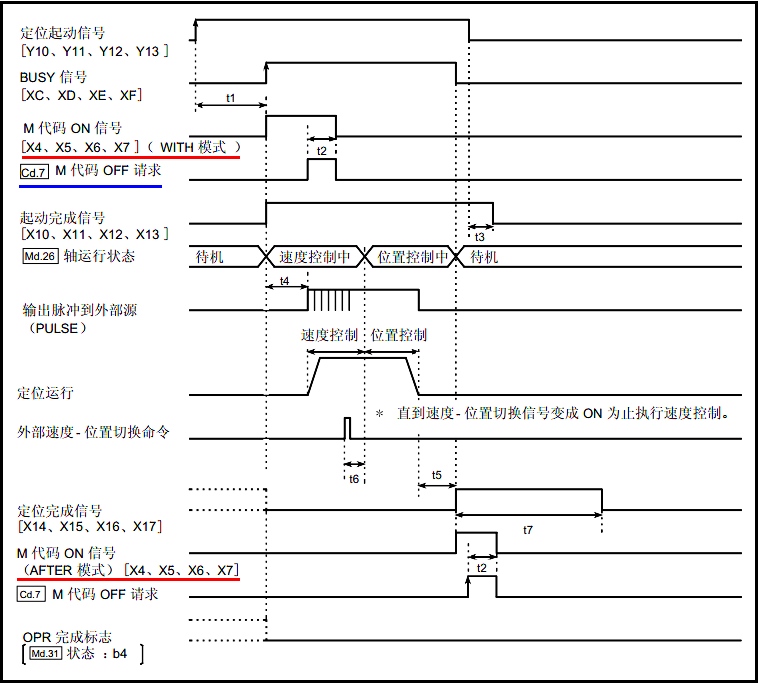

附錄：三菱PLC模塊QD75 M代碼輸出時序圖
以上便是三菱PLC模塊QD75 M代碼的功能使用說明，參照以上內容即可靈活掌握使用M代碼！更多三菱PLC模塊產品信息和技術知識，盡在海藍機電官網！
