本系統選用日本三菱的PLC為控制系統，下面對整個系統的集成簡單介紹：

1 系統結構與控制原理簡介

本系統由一個FX2N-128MR-001主體CPU，一個FX2N-48ER擴展模塊，四個脈沖定位控制模塊FX2N-1PG，一個人機界面（HMI），四個步進馬達驅動模塊組成。

HMI與PLC直接通過通訊口進行通訊，系統參數的設置以及手動時的各部件的操作均通過HMI進行；FX2N-48ER作為系統的自然擴展，自動識別，直接利用其I/O點；四個FX2N-1PG上與PLC以FROM/TO指令進行數據交換，下輸出高速正(或反)脈沖對驅動模塊進行控制，完成定位驅動控制。

具體參看如下《系統連接原理圖》。

其它輔助控制按加工的工藝要求邏輯進行，不再詳述。

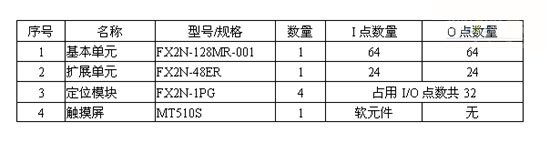

2 系統集成配置

本系統實際要求輸入點128點，輸出點75點，在上面的配置中輸出點數共84點，輸入點數共84點，不足夠的輸入點由觸摸屏軟元件滿足，整個系統配置的I/O總數如下：128+48+32（每個特殊模塊點用8個I/O點），共208點，沒有超過系統大配置容量256點。

3 輸入分配

輸入主要分配給必要的行程、位置檢測、系統工作方式選擇、部分交流馬達的驅動與控制等，對于手動方式操作的大多數輸入選擇（約占輸入的80%）通過HMI軟元件執行解決。

系統按完善配置的話，需要輸入點數多達128點，但有的輸入點數只在設備調試和維護過程中用得較多，在自動工作過程中運用較少，所以，把系統不必要的輸入點集成到HMI中用軟元件來代替，這樣一來減少系統輸入模塊的配置，二來節約大量接線、燈、按鈕等費用，三來簡化了電控柜操作面板（讓120多個手動按鈕集成在HMI上，還有部分工作狀態指示），四方便系統參數的更改與設置，有利于調試、五提高了設備控制的檔次和性能，對設備常見故障可以給幫助提示，整體費用也得到下降。

就本系統來說，事實上如果不用HMI，采用增加輸入模塊的方法解決輸入不足，這樣所花的費用更多。

4 輸出分配

輸出分配給四臺三相異步電機和氣缸（共62個氣缸）驅動的電磁閥以及四臺步進電機的輔助控制，此外還有少量輔助部份控制。

5 主要組件簡介

l FX2N-128MR-001

FX2N可以是三菱公司目前FX系列PLC中性能好的 系列機型之一，大量的軟元件、豐富的應用指令以及內置大容量的程序存貯器，即使面對復雜的控制，也可以從容應對，其位執行指令達0.08μS，如此速度比SIEMENS的S7-200系列要快幾倍，即使SIEMENS的s7-300也不過0.32μS而已 ，這足以證明FX2N的優越性，本人長期對各種品牌的PLC應用體會，F(xiàn)X2N系列是性價比不錯的機型，在小型控制系統中，F(xiàn)X2N系列一直是本人的選擇。

l 脈沖輸出模塊FX2N-1PG

作為定位控制用的脈沖輸出模塊FX2N-1PG，可作單軸控制，大輸出可達100KPPS，針對定位控制的特點，該模塊具有比較專業完善的控制參數設定，如定位目標跟蹤、運轉速度、爬行速度、減速速度等等各種參數，這些參數都可通過PLC的FROM/TO指令輕松設定。除高速的響應輸出外，還準備了常用的輸入控制，如正、反限位開關、STOP、DOG（近點信號）、PGO（零點信號）等等。

此外，還內置了許多方便的軟控制位，如返回原點、向前、向后等，對這些特定的功能，只要通過設置特定的緩沖單元已定義的位就可輕松實現。如通過如下簡短程序，當按下返回原位按鈕（本例用X10）或通過觸摸屏內置位某軟元件（本例用M66）即可驅動設備返回到原位，這對定位控制來說是非常方便而重要的。
LD　　M8000
TO　　K1　　K25　　K4M260　　K1
LD　　X10
OR　　M66
OUT　　M266

十一　應用體會
本人在長期應用三菱公司的FX系列產品中，有如下幾點體會：
1 功能強大
FX系列PLC配置了強大而完善的功能指令，尤其是FX2N系列PLC，按其功能分類共有程序流向、傳送和比較、四則運算和邏輯運算、循環移位與移位、數據處理、高速處理、便利命令、外部機器I/O、外部機器SER、浮動、時鐘運算、二進制循環碼以及接點比較共13大類130條指令，如PID運算、浮點運算等，而其它品牌的PLC往往在高檔系列中才配置有較完善的指令。所以，在完成一些特別的功能時，用FX系列的PLC就可輕松配置完成，例如此系統的的配置，如果采用SIEMENS的PLC，至少要用S7-300系列的PLC才能完成此系統的控制功能。
2 性價比高
對于系統集成來說，價格不單是指單個自動元件的價格，更主要是完成整個系統的配置的費用，FX2N系列PLC有比較完善的各種配置供用戶選擇，并且有多種類多規格的特殊模塊供用戶選擇，你總是可以在眾多的配置中做出你需要的合適的性價比較高的選擇，以本例來說，如果采用SIEMENS的S7-300，則費用可能要高約50%左右。
3 系統配置完善
如果按I/O點數來分，FX2N系列共有6大基本單元，如果按輸出類型分，則共有三大類共17種基本單元；擴展單元有12種，同時還兼容FXON系列的擴展模塊，除此外還有各種模擬量模塊、定位控制模塊及其它通訊機能模塊，基本上滿足各種小型控制要求。
4 應用方便簡單
如果你對多數廠家的PLC都有過應用經驗的話，應該不難體會出FX系列的PLC應用非常簡單，無論從選型還是硬件組態及軟件編程，它避免了其它公司除產品型號外還有一大串定貨號的煩瑣要求；也沒有過多的通訊協議，讓人感到無所適從，即使是新手上路也會很快掌握其方便簡單的應用。

十二　結束語
目前此設備處于試產階段，生產周期約為3分鐘，每周期生產鉆飾品約260個，節約生產工人幾十人，而生產產量和質量都得到大幅度的提高。
系統運行幾個月來，平均每天工作約十六個小時，到目前為止，系統一直正常運行，說明此次控制系統的選擇和集成是成功的。
