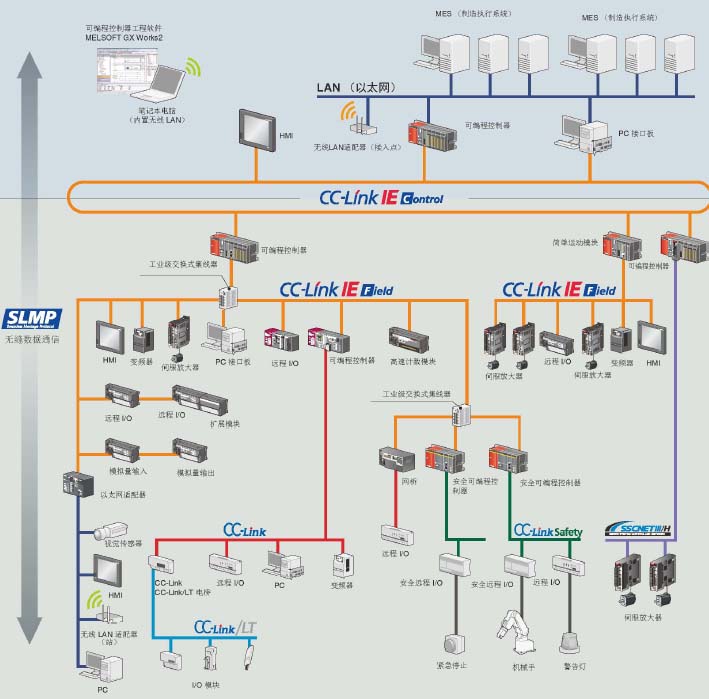

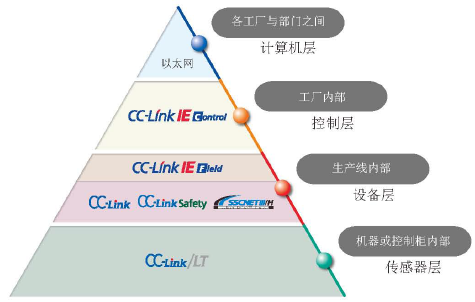

三菱網絡系統分為四層結構，從上到下分別為：

1）計算機層（各工廠與部門之間），對應三菱產品：

? MES接口模塊（高速數據記錄模塊，支持SQL SERVER,Orcale等數據庫）：QJ71MES96

?三菱以太網接口模塊（10BASE-T/100BASE-TX）：QJ71E71-100

? 三菱以太網接口模塊（10BASE2）：QJ71E71-B2

? 三菱以太網接口模塊（10BASE5）：QJ71E71-B5

2）控制層（工廠內部）

? CC-LINK IE控制層網絡模塊：QJ71GP21-SX

? CC-LINK IE控制層網絡模塊：QJ71GP21S-SX

3）設備層（生產線內部）

? CC-LINK IE現場層網絡模塊：QJ71GF11-T2

? H網光纖通訊模塊：QJ71LP21-25

? H網同軸電纜通訊模塊：QJ71BR11/QJ71BR15

? H網雙絞線通訊模塊：QJ71NT11B

4）傳感器層（機器/控制柜內部）

? CC-LINK主站模塊：QJ61BT11N

? CC-LINK遠程IO模塊：AJ65SBTB1-32D 系列等

? CC-LINK遠程模擬量模塊：AJ65BT-64AD系列等

其他網絡：

1）MODBUS網絡

? Modbus RTU/ASCII通訊模塊： QJ71MB91

? Modbus RTU/ASCII通訊模塊： FX3U-232ADP-MB/FX3U-485ADP-MB

2）MODBUS TCP網絡

? Modbus TCP通訊模塊：三菱QJ71MT91

3）DeviceNet網絡

? DeviceNet通訊模塊： QJ71DN91

? DeviceNet通訊模塊： FX2N-64DNET

4）ProfiBus網絡

? ProfiBus主站通訊模塊： QJ71PB92D

? ProfiBus主站通訊模塊： QJ71PB92V

? ProfiBus從站通訊模塊： QJ71PB93D

? ProfiBus通訊模塊： FX3U-32DP

? ProfiBus通訊模塊： FX0N-32NT-DP

? ProfiBus通訊模塊： FX3U-64DP-M

? ProfiBus通訊模塊： FX2N-32DP-IF
